Maintenance Manual of common V-type ball valve
Time:2020-03-05    Click:1094

V型球阀常见的五个维修安装步骤:

1、V型球阀的清洗——检修从工艺管线上拆卸下来的阀,必须把它上面所有被工艺介质浸渍过的零部件清洗干净。以免某些有腐蚀性或其他伤害作用的流体对人和设备造成损失。同时应清除零部件外露表面的锈蚀。

2、V型球阀的拆卸——为了对全体零部件作检查以决定修理和更换的范围。首先应把执行机构和阀完全卸开。拆卸时必须保护好经过精密加工如阀芯、阀座、阀杆、推杆、轴套等零件以及所有零部件的精密加工面,防止损坏,以使检修费用zui低,拆卸阀座应该用专用工具。

3、主要零部件的检修——阀芯的节流表面以及阀芯和阀座的密封面如有小的锈斑和磨损。尚可用一般的机械加工和研磨方法来修。如果损坏严重,则必须更换新的零件。修理时要求保证好阀芯和阀座的同轴度。

阀杆的密封表面损坏只能用新的零件替换。

推杆的导向和密封表面的损坏。对反作用执行机构必须更换新零件。而对于正作用执行机构尚可作适当修理。

压缩弹簧在检修时,如发现裂纹等影响强度的缺陷。则必须用新的替换。

4、易损件的更换——本V型球阀的易损主要是:填料、O形密封圈、垫片、膜片等零件。

每次检修时经拆卸的填料、O形圈、垫片一律更换新件,膜片拆下后需要检查是否有预示可能发生破裂的任何裂纹、老化和磨损的痕迹、再视具体情况决定更换与否。一般至多2~3年必须更换。

5、成装和调试——成装时在零部件的定位部位,导向部位,螺纹连接部位宜涂加适当的润滑脂,以利于下次检修拆卸。而且还应特别注意整机中推杆、阀芯部件和阀座的同轴度问题。

成装和调试完毕后,必须通过标准中规定的产品出厂试验项目测试合格后方能继续安装使用。

V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。V型球阀是需要有流量调节作用 并且工况里介质为有杂质颗粒的流体。半球不具备流量调节功能,也可用在有杂质颗粒的流体工况下。

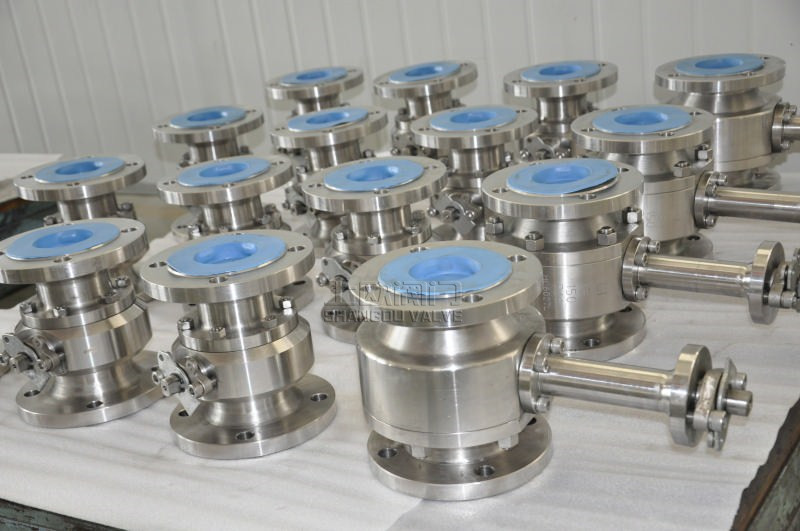

V型球阀

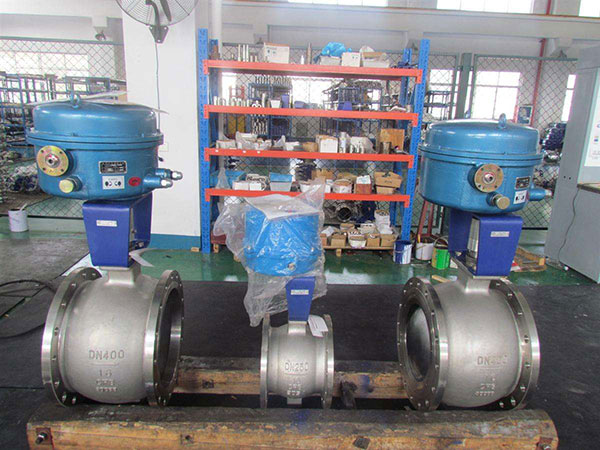

V型球阀

V型球阀属于固定球阀,也是单阀座密封球阀,调节性能是球阀中的,流量特性是等百分比的,可调比达100:1。 它的V型切口与金属阀座之间具有剪切作用,特别适合含纤维、微小固体颗粒、料浆等介质。适用于经常操作,启闭迅 速,轻便,流体阻力小,结构简单,相对体积小,重量轻,便于维修,密封性能好,不受安装方向的限制,介质的流向可任意,无振动,噪声小。偏心半球阀亦称凸轮挠曲阀,其工作原理就是一个偏心转动的扇形球阀,利用偏心球冠与阀座相切,打开时,球芯脱离阀座;关闭时,球芯逐步接触阀座,使球对阀座产生压紧力。
